تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-09-29 المنشأ:محرر الموقع
يتطلب نشر البنية التحتية لتكنولوجيا المعلومات عالية الكثافة مثل مجموعات الذكاء الاصطناعي ووحدات معالجة الرسوميات من السائل إلى الرقاقة التحقق الحراري الصارم. إن تسريع هذه العملية دون التحقق الكامل من صحة وحدة توزيع سائل التبريد (CDU) وحلقة التبريد الثانوية يؤدي إلى مخاطر تشغيلية كارثية. لا يمكن لمشغلي المنشأة الاعتماد على معدات تكنولوجيا المعلومات الخاصة بالإنتاج لتشغيل المستوى 4 والمستوى 5. يؤدي استخدام الأجهزة الحية للاختبار الأولي للنظام إلى حدوث مخاطر غير مقبولة تتعلق بالأحداث الحرارية وتسرب السوائل والتأخير الشديد في عمليات النشر. عندما تفشل حلقة التبريد أثناء الاختبار المباشر، فإن تلف الأجهزة الناتج ووقت التوقف عن العمل يؤدي إلى عرقلة عملية إطلاق المنشأة بأكملها. يجب سد الفجوة بين سعة وحدة CDU النظرية والأداء الواقعي قبل تحميل خوادم الإنتاج. ويتطلب الحل نشر بنك تحميل ذو حجم محدد لاختبار وحدة CDU . يحاكي هذا الجهاز الأحمال الحرارية على مستوى الحامل، وديناميكيات السوائل، وانخفاض الضغط بأمان. تعمل محاكاة أحمال العمل المرحلية على إعداد نظام التبريد بالكامل لمواجهة الحقائق الحرارية المعقدة لقوالب السيليكون الفعلية ومواد الواجهة الحرارية (TIM).
مطابقة واقع الحلقة الثانوية: يتطلب تحديد الحجم الدقيق عكس كيمياء السوائل الدقيقة (على سبيل المثال، PG25، المياه المعالجة)، ومعدلات التدفق، وقطرات الضغط لنظام التبريد التكنولوجي المقصود (TCS).
تعتبر درجة حرارة الاقتراب أمرًا بالغ الأهمية: يجب أن يأخذ الحجم في الاعتبار كل كلفن من درجة حرارة الاقتراب - وهو العمل بشكل عكسي من أبرد ماء تتطلبه الرقائق إلى أدفأ ماء توفره الحلقة الأولية للمنشأة.
محاكاة ما بعد الحالة الثابتة: يجب أن يكون بنك التحميل المحدد بشكل صحيح لاختبار CDU قادرًا على محاكاة الأحمال العابرة، وأحمال العمل المرحلية، وسيناريوهات تجاوز فشل التكرار N+1.
تكامل القياس عن بعد: يتطلب التشغيل الفعال مجموعات أحمال تتكامل بسلاسة مع أنظمة إدارة المباني (BMS) للتحقق من صحة استجابات صمام التحكم CDU ومنحنيات المضخة.
جدول المحتويات
يتطلب تشغيل وحدة CDU اختبار قدرة المضخة، وكفاءة المبادل الحراري، واستجابة التحكم تحت الحمل الكامل. يتحقق المهندسون من ثبات درجة حرارة سائل التبريد ومعدل التدفق والضغط التفاضلي أثناء مراقبة تشغيل الصمام وتعديلات المضخة لضمان أداء تبريد موثوق به.

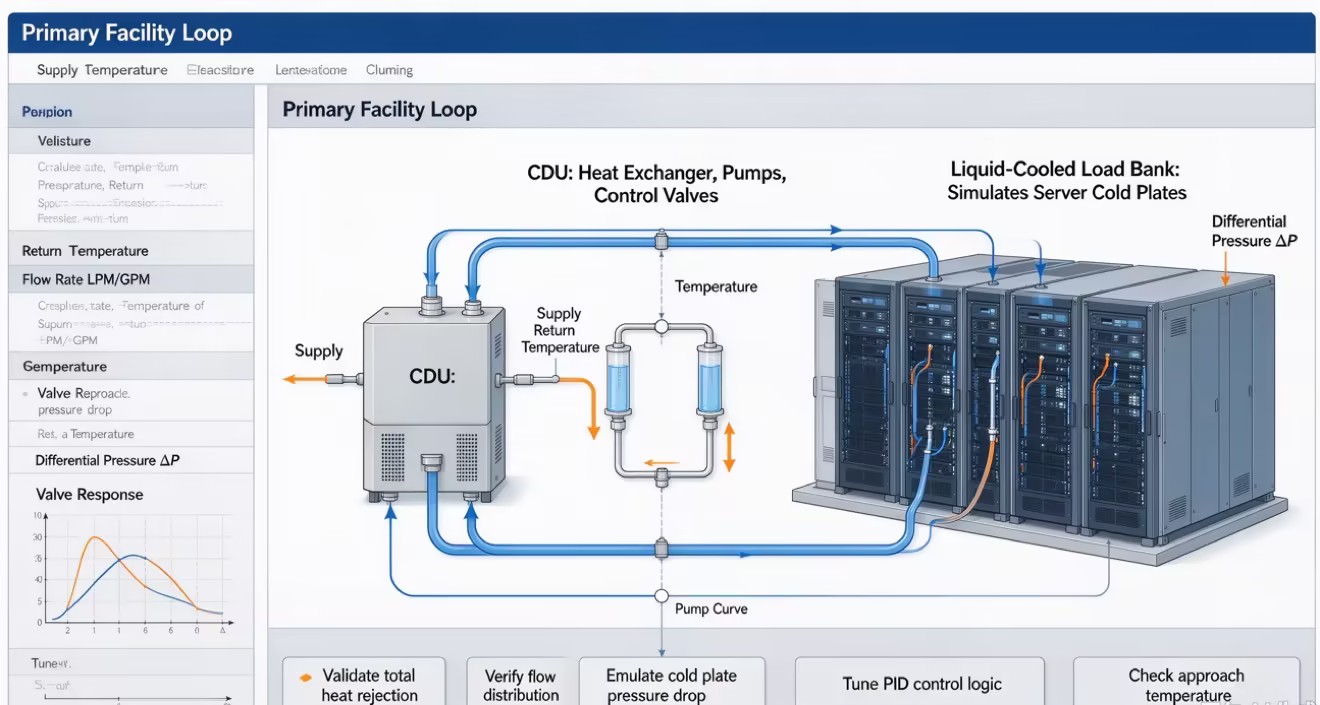

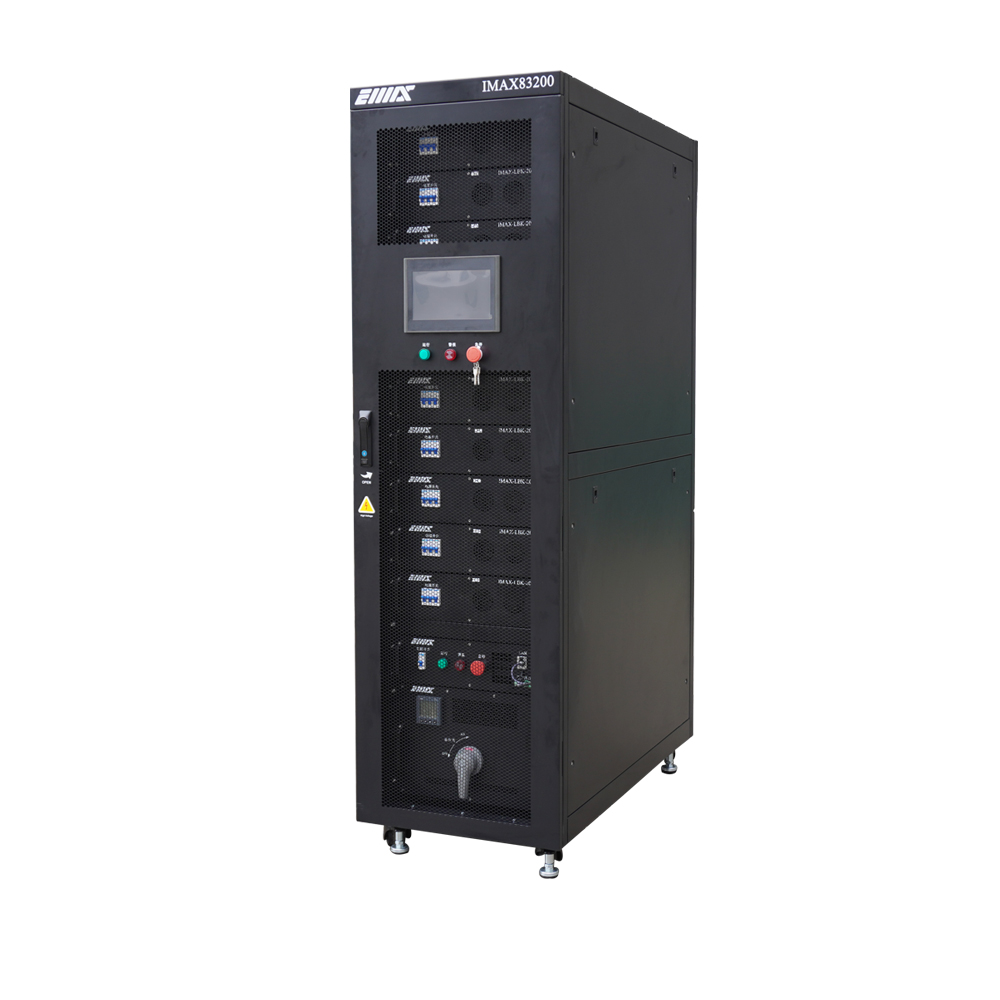

يحل بنك التحميل المبرد بالسائل محل خوادم الإنتاج أثناء الاختبار عن طريق تحويل الطاقة الكهربائية إلى حرارة ونقلها مباشرة إلى حلقة سائل TCS. يتيح ذلك للمهندسين التحقق بأمان من أداء وحدة CDU وتحسين منطق التحكم قبل النشر المباشر لتكنولوجيا المعلومات.
يتحقق بنك التحميل أيضًا من مسار التبريد الكامل من وحدة CDU إلى مشعبات الحامل وقطع الاتصال السريع. يكشف الاختبار عن مشكلات محتملة مثل فقدان الضغط، أو التدفق غير المتساوي، أو الهواء المحبوس، أو التسربات، مما يضمن توصيل سائل التبريد بشكل كافٍ إلى جميع مواقع الخادم أثناء التشغيل.
يتضمن حساب إجمالي الحمل الحراري المطلوب تعيين السعة المقدرة لـ CDU مقابل كثافة الحامل المتوقعة. إذا كانت المنشأة تخطط لنشر عشرة رفوف بقدرة 120 كيلووات لكل منها، فيجب على وحدة CDU وجهاز الاختبار التعامل مع ما لا يقل عن 1.2 ميجاوات من رفض الحرارة. يجب عليك تحديد حجم معدات الاختبار لتتناسب مع ذروة الإنتاج الحراري أو تتجاوزها قليلاً. يوفر تجاوز ذروة الإنتاج قليلاً هامش أمان، مما يثبت أن المبادل الحراري ينقل الحمل إلى مياه المنشأة الأساسية دون حدوث اختناقات في أسوأ السيناريوهات.
توفر الموارد المتوافقة مع معايير الصناعة، مثل أداة تحديد حجم Green Grid CDU، حسابات أساسية ممتازة لدرجة حرارة السائل ورفض الحرارة الإجمالي. تساعد هذه الأدوات المشغلين على تحديد متطلبات الكيلوواط الدقيقة بناءً على طاقة التصميم الحراري المحددة (TDP) لوحدات معالجة الرسومات ووحدات المعالجة المركزية المستهدفة. عند إنشاء خطوط الأساس هذه، ضع في الاعتبار دائمًا الحرارة المضافة إلى السائل بواسطة المضخات الثانوية نفسها. يمكن أن تؤدي حرارة المضخة إلى زيادة إجمالي الطلب على التبريد بشكل طفيف، ويؤدي تجاهلها إلى صغر حجم البنية التحتية للتبريد.
تملي قابلية التوسع المستقبلية استراتيجيات اختيار المعدات. لا يتطلب اختبار وحدة CDU ضخمة بقدرة 1.2 ميجاوات وحدة اختبار واحدة متجانسة. غالبًا ما تستخدم فرق المنشأة زيادات معيارية تبلغ 100 كيلووات أو 200 كيلووات. تسمح الوحدات النمطية ذات السلسلة التعاقبية بإجراء اختبار حبيبي لمواضع الحامل الفردية مع إثبات السعة الإجمالية لوحدة CDU المركزية بشكل جماعي. يوفر هذا النهج المعياري المرونة للتوسعات المستقبلية للمنشأة وكثافات الحامل المتفاوتة عبر قاعات البيانات المختلفة.
كثافة الرف المستهدف (كيلوواط) | عدد الرفوف لكل وحدة CDU | إجمالي الحمل الحراري لتكنولوجيا المعلومات (كيلوواط) | سعة الاختبار الموصى بها (كيلوواط) |
|---|---|---|---|
50 كيلوواط | 10 | 500 كيلوواط | 550 كيلووات (هامش 10%) |
100 كيلوواط | 8 | 800 كيلوواط | 880 كيلووات (هامش 10%) |
150 كيلوواط | 10 | 1500 كيلوواط | 1650 كيلووات (هامش 10%) |
يجب أن يتطابق نظام الاختبار مع معدل التدفق المطلوب لحلقة التبريد للتحقق بدقة من الأداء الحراري. نظرًا لأن المبردات المختلفة لها قدرات حرارية مختلفة، فإن السوائل مثل مخاليط الجليكول قد تتطلب معدلات تدفق أعلى من الماء لإزالة نفس الكمية من الحرارة. يجب أن تتماشى معدات الاختبار مع منحنى مضخة CDU لتجنب إنشاء نتائج أداء خاطئة ناجمة عن المقاومة الهيدروليكية المفرطة أو غير الكافية.
يجب أن تحاكي معدات الاختبار المقاومة الهيدروليكية للوحات التبريد الفعلية للخادم. بدون مطابقة انخفاض الضغط المتوقع، قد تعمل مضخات CDU في ظل ظروف غير واقعية وتفشل في إثبات قدرة النظام الحقيقية. تسمح الصمامات القابلة للتعديل للمهندسين بمحاكاة مقاومة اللوحة الباردة، والتحقق من التحكم في الضغط التفاضلي، والتأكد من استجابة المضخات متغيرة السرعة بشكل صحيح في ظل ظروف التشغيل الحقيقية.
تقيس درجة حرارة الاقتراب قدرة المبادل الحراري على نقل الطاقة بين حلقات التبريد الأولية والثانوية. يجب أن يتحقق نظام الاختبار من قدرة وحدة CDU على الحفاظ على درجة حرارة إمداد سائل التبريد المطلوبة في ظل ظروف الحمل القصوى. ومن خلال محاكاة الطلب الحراري الكامل، يمكن للمهندسين التأكد من أن صمامات التحكم والمبادلات الحرارية تستجيب بدقة للتغيرات في درجات الحرارة وتحافظ على أداء تبريد مستقر.
يجب أن تستخدم معدات الاختبار نفس نوع سائل التبريد المستخدم في نظام تبريد الإنتاج لضمان الحصول على نتائج دقيقة. تتمتع السوائل مثل PG25 أو المياه المعالجة أو السوائل العازلة بخصائص حرارية وهيدروليكية مختلفة، مما يؤثر على نقل الحرارة وأداء الضغط. قد يؤدي استخدام سائل تبريد غير صحيح إلى إنتاج بيانات اختبار مضللة والفشل في تمثيل ظروف التشغيل الحقيقية.
يجب أن تكون مواد بنك الأحمال متوافقة مع حلقة التبريد الخاصة بالمنشأة لمنع التآكل الجلفاني وتلوث السوائل. يمكن للمعادن غير المتوافقة أن تطلق جزيئات تلحق الضرر بالمضخات والأختام والألواح الباردة. يجب أن تستخدم معدات الاختبار مكونات مناسبة من الفولاذ المقاوم للصدأ أو البوليمر، ويجب أن يتم غسلها بشكل صحيح قبل التوصيل لتجنب إدخال الملوثات إلى النظام.
نوع المبرد | التطبيق الأساسي | المواد المبللة المطلوبة | عامل خطر التآكل |
|---|---|---|---|
المياه المعالجة (PG25) | التبريد المباشر إلى الشريحة | 304/316 الفولاذ المقاوم للصدأ، EPDM | معتدل (يتطلب مثبطات) |
مياه فائقة النقاء (UPW) | قنوات صغيرة عالية الكثافة | 316L الفولاذ المقاوم للصدأ، PTFE | عالي (مذيب عدواني) |
السائل العازل | الغمر على مرحلة واحدة | البوليمرات المتوافقة، فيتون | منخفض (غير موصل) |
يعتمد اختيار التكوين المادي الصحيح بشكل كبير على تخطيط المنشأة والأهداف المحددة لمرحلة التشغيل. تنزلق الوحدات الموجودة في الصف أو المثبتة على حامل مباشرة إلى رفوف تقييم الأثر البيئي القياسية. تقوم هذه الوحدات باختبار مشعبات حامل معينة، وسياط الخراطيم، وتوزيع التدفق الموضعي. إنها توفر بيانات دقيقة للغاية حول كيفية تصرف السوائل عند نقطة الاتصال المحددة للخوادم المستقبلية، مما يجعلها مثالية لتحديد قيود التدفق المحلية.
على العكس من ذلك، تقوم الوحدات الأرضية ذات السعة الكبيرة باختبار السعة الإجمالية لوحدات CDU ذات المحيط الضخم. على الرغم من أنهم لا يختبرون سياط الرفوف الفردية، إلا أنهم يطبقون أحمالًا حرارية هائلة (على سبيل المثال، من 500 كيلووات إلى 1 ميجاوات) من بصمة واحدة. غالبًا ما يستفيد اختبار وحدات CDU الموجودة في الصف والمصممة لتوزيع التبريد على عدة رفوف متجاورة من الوحدات المثبتة على حامل. تعمل وحدات CDU ذات المحيط الكبير والتي تخدم قاعات البيانات بأكملها بكفاءة أكبر عند اختبارها باستخدام أنظمة قائمة على الأرض عالية السعة.
نوع التكوين | التطبيق الأساسي | اختبار التفاصيل | الاعتبارات اللوجستية |
|---|---|---|---|
مثبت على الرف | اختبار وحدات CDU في الصف، ومشعبات الحامل، وسياط الخراطيم الفردية. | عالي. التحقق من صحة التدفق وانخفاض الضغط في موضع الخادم المحدد. | يتطلب الأرفف وحدات متعددة. وقت إعداد أعلى ولكن بيانات محلية دقيقة. |
واقفاً على الأرض | اختبار مجمع لوحدات CDU ذات المحيط الكبير ورفض الحرارة الإجمالي للمنشأة. | قليل. التحقق من سعة الحلقة الإجمالية ولكن ليس توزيع الرف الفردي. | من الأسهل أن تتدحرج في مكانها. يتطلب خراطيم للخدمة الشاقة ووصلات مركزية. |
توفر أنظمة بنك التحميل المعيارية المرونة من خلال السماح بدمج وحدات متعددة لقدرات اختبار مختلفة. إنها مثالية للمرافق واسعة النطاق التي تحتوي على قاعات بيانات متعددة أو خطط توسع مستقبلية. تعد الأنظمة ذات السعة الثابتة أبسط وفعالة من حيث التكلفة بالنسبة لمتطلبات الاختبار الفردية المحددة ولكنها توفر قابلية توسع محدودة.
تتطلب بنوك الأحمال الحديثة قدرات تحكم واتصالات متقدمة. تسمح الأنظمة المعتمدة على PLC والتي تستخدم بروتوكولات مثل Modbus TCP أو BACnet/IP أو SNMP بالتكامل مع وحدات تحكم BMS وCDU. يساعد تسجيل البيانات في الوقت الفعلي على التحقق من استجابات الحمل، ودقة المستشعر، والتحكم في الصمام، والأداء العام للنظام أثناء اختبارات التشغيل.
يمثل تحديد حجم بنك الحمل لاختبار CDU معادلة هندسية متعددة المتغيرات. يتطلب التحجيم الدقيق فهمًا عميقًا للحمل الحراري الإجمالي، ومعدلات التدفق الدقيقة، ومحاكاة انخفاض الضغط الدقيق، والتوافق الصارم مع كيمياء السوائل. يؤدي الفشل في مراعاة أي من هذه المتغيرات إلى عدم اكتمال عملية التشغيل، مما يترك المنشأة عرضة للأحداث الحرارية والأعطال الهيدروليكية عند نشر معدات تكنولوجيا المعلومات الحية.
عند وضع قائمة مختصرة لأحد الموردين، قم بإعطاء الأولوية للدقة الهندسية على القدرة الأساسية. يجب أن تتطابق المعدات المحددة مع الضغط التفاضلي الدقيق (ΔP) لألواح التبريد المحددة لديك. يجب أن يضمن توافق المواد المبللة مع سائل التبريد الذي اخترته، ويقدم تكامل BMS للتحقق من صحة القياس عن بعد، ويوفر قابلية التوسع المعيارية للتكيف مع كثافات الحامل المختلفة.
قم بتنفيذ الخطوات التالية لإنهاء استراتيجية الاختبار الخاصة بك:
قم بتجميع كافة أوراق بيانات أداء وحدة CDU، مع التركيز بشكل خاص على منحنيات المضخة الثانوية والقدرة القصوى للمبادل الحراري.
احصل على المواصفات الدقيقة للوحة التبريد الخاصة بتكنولوجيا المعلومات من OEM الخاص بخادمك، بما في ذلك معدلات التدفق المطلوبة وقطرات الضغط ومتطلبات كيمياء السوائل.
قم بتخطيط ملفات تعريف درجة حرارة الماء الأساسية في منشأتك لتحديد درجة حرارة الاقتراب المطلوبة للاختبار.
قم بتوفير مجموعات البيانات الثلاث هذه إلى شركة مصنعة متخصصة لتأمين حل اختبار ذي حجم دقيق.
ج: تقوم الوحدات المبردة بالهواء بطرد الحرارة مباشرة إلى الغرفة المحيطة، واختبار وحدات CRAC وتدفق الهواء المحيط. تقوم الوحدات المبردة بالسائل بطرد الحرارة مباشرة إلى حلقة السائل الثانوية لـ CDU. وهذا يتحقق من صحة البنية التحتية للتبريد السائل، بما في ذلك المضخات والمبادلات الحرارية وديناميكيات السوائل، دون تسخين الهواء المحيط.
ج: يتم حساب معدل التدفق باستخدام الحمل الحراري الإجمالي (كيلوواط)، والسعة الحرارية المحددة لسائل التبريد، وفرق درجة الحرارة المستهدفة (ΔT) بين العرض والعودة. تساعد أدوات مثل أداة تغيير حجم Green Grid CDU في تحديد خطوط الأساس هذه بدقة.
ج: يجب أن تتغلب مضخات CDU على المقاومة الهيدروليكية لمعدات تكنولوجيا المعلومات. إذا فشلت وحدة الاختبار في محاكاة هذا الانخفاض الكلي في الضغط عبر ألواح التبريد، فلا يمكن التحقق بدقة من أداء المضخة واستجابة محرك السرعة المتغيرة وتوزيع التدفق الإجمالي.
ج: لا. يجب عليك استخدام السائل المحدد لبيئة الإنتاج (على سبيل المثال، PG25 أو الماء المعالج فائق النقاء). يؤدي استخدام ماء الصنبور إلى تغيير معدلات النقل الحراري، وإبطال بيانات الأداء، وإدخال الملوثات التي تسبب التآكل أو النمو البيولوجي.
ج: هو الفرق في درجة الحرارة بين ماء التبريد الأساسي الذي يدخل إلى وحدة CDU ومياه التبريد الثانوية الخارجة من وحدة CDU. تتحقق وحدات الاختبار من أن المبادل الحراري يحافظ على هذا النهج تحت الحمل الكامل، ويعمل بشكل عكسي من أبرد ماء تتطلبه الرقائق.
ج: عن طريق برمجة وحدة الاختبار لتنفيذ خطوات تحميل مفاجئة وضخمة، أو عن طريق فشل مضخة CDU الأساسية يدويًا أثناء التشغيل. يتيح ذلك للمشغلين التحقق من تعشيق المضخة الاحتياطية على الفور دون تجاوز العتبات الحرارية الحرجة في الحلقة الثانوية.
