تقوم مراكز البيانات الحديثة بتعبئة كثافة حرارية وكهربائية هائلة لتقليص البصمات المادية. غالبًا ما تؤدي طرق الاختبار التقليدية إلى خلق أزمات حرارية محلية في هذه البيئات. يواجه مديرو المرافق تحديًا هندسيًا صعبًا. يجب عليهم التحقق من صحة البنية التحتية للطاقة عالية السعة مثل أنظمة UPS والمولدات الاحتياطية ووحدات توزيع سائل التبريد (CDUs). من الصعب القيام بذلك دون التحميل الزائد على أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). يشكل الانفلات الحراري أثناء التشغيل مخاطر شديدة على المعدات المحيطة. ومع ذلك، يظل الاختبار الصارم هو الطريقة الوحيدة لضمان الموثوقية على المدى الطويل لأنظمة النسخ الاحتياطي المهمة هذه.

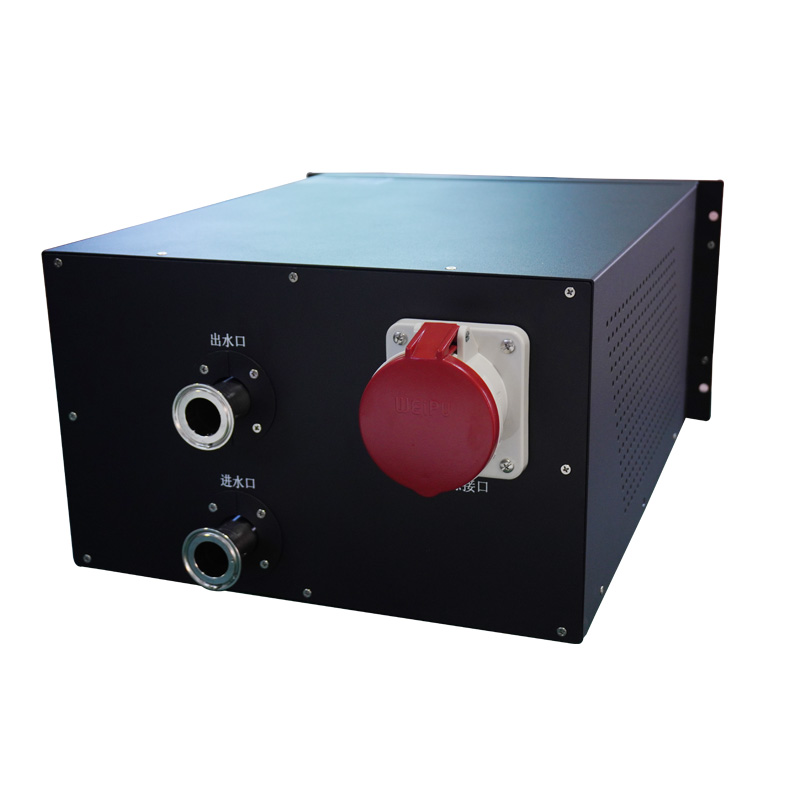

أدخل بنك التحميل المبرد بالسائل . تمثل هذه المعدات تطورًا ضروريًا لاختبار البنية التحتية عالية الكثافة. فهو يوفر طريقة يمكن التحكم فيها وقابلة للقياس وآمنة للمنشأة لتطبيق الأحمال الكهربائية. وبدلاً من الاعتماد على الهواء القسري، فإنه يبدد الحرارة الناتجة عن طريق ديناميكيات السوائل. يمكنك التحقق من صحة أنظمة الطاقة بأمان مع الحفاظ على استقرار درجات الحرارة المحيطة. سوف يتعلم القراء كيفية عمل هذه الأنظمة، وأين تتناسب مع التشغيل الحديث، وكيفية تقييمها للنشر الآمن.
كفاءة نقل الحرارة المباشرة: تستخدم بنوك الأحمال المبردة بالسائل التوصيل الحراري الفائق للسوائل (الماء أو خلائط الجليكول أو المبردات المتخصصة) لإزالة الحرارة بشكل أسرع بشكل أسرع من نظيراتها المبردة بالهواء، مما يقلل بشكل كبير من البصمة المادية لمعدات الاختبار.
ضرورية لوحدة توزيع سائل التبريد (CDU) والتحقق من الكثافة العالية: تعتبر هذه الأنظمة ضرورية لاختبار وحدات توزيع سائل التبريد (CDUs) داخل الحامل والبنية التحتية للتبريد المباشر إلى الشريحة قبل النشر المباشر لتكنولوجيا المعلومات.
يعد تخفيف المخاطر أمرًا بالغ الأهمية: يتطلب اختيار الوحدة تقييمًا صارمًا لأنظمة الحماية متعددة الطبقات، ومراقبة التسرب الذكية، وتوافق سائل التبريد، والقياس عن بعد في الوقت الفعلي (التدفق والضغط ودرجة الحرارة) لمنع تلف المنشأة.
متطلبات البنية التحتية: يتطلب التنفيذ وجود حلقات مياه للمنشأة، أو مبردات خارجية، أو مبادلات حرارية لإدارة الحرارة المرفوضة، وتحويل العبء من التدفئة والتهوية وتكييف الهواء إلى أعمال السباكة.
جدول المحتويات

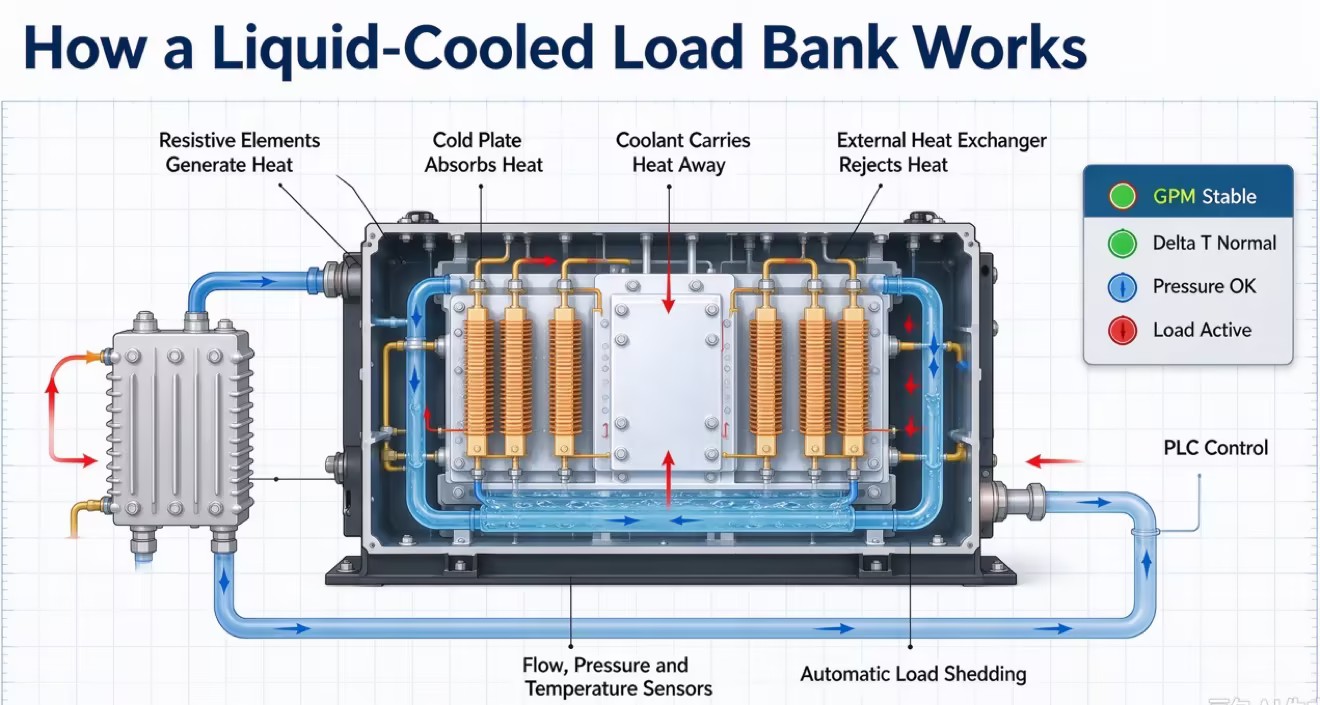

تعتمد البنية الداخلية على نقل الحرارة المباشر. عندما يمر تيار كهربائي عبر عناصر مقاومة، فإنها تولد حرارة شديدة. في الأنظمة القديمة، تقوم المراوح الضخمة بدفع الهواء المحيط عبر هذه المقاومات لمنع الانصهار. يتخلى بنك التحميل المبرد بالسائل عن هذه الطريقة تمامًا. وبدلاً من ذلك، تجلس العناصر المقاومة مغمورة مباشرة في سائل عازل أو تستقر بإحكام داخل ألواح باردة متخصصة. عندما تتحول الطاقة الكهربائية إلى حرارة، يمتص السائل الدائر هذه الطاقة الحرارية على الفور. تمتلك السوائل كتلة حرارية أعلى بكثير من الهواء. فالمياه، على سبيل المثال، يمكن أن تمتص ما يقرب من 4000 مرة من الحرارة أكثر من حجم مساو من الهواء. تسمح هذه الخاصية الفيزيائية للنظام باستخراج الأحمال الحرارية الهائلة بسرعة دون رفع درجة حرارة الغرفة المحيطة. ينتقل السائل الساخن بعد ذلك عبر حلقة مغلقة إلى مبادل حراري خارجي أو حلقة مياه المنشأة للرفض النهائي.
يتطلب التتبع الدقيق لحالة الاختبار مراقبة مستمرة لديناميكيات السوائل. يجب على المشغلين تتبع العديد من المقاييس التشغيلية الهامة لضمان عمل المعدات بأمان تحت الحمل. يحصل النظام على هذه البيانات في الوقت الفعلي، مما يسمح للمهندسين بضبط المعلمات بسرعة.
تلتقط عدادات التدفق معدلات تدفق سائل التبريد بالجالون في الدقيقة (GPM) أو لتر في الدقيقة (LPM) عند المدخل.
تقوم محولات الضغط بمراقبة فروق الضغط (Delta P) عبر المشعبات الداخلية للكشف عن الانسدادات.
تقوم أجهزة استشعار درجة الحرارة بتتبع التدرجات الحرارية (Delta T) بين خطوط الإمداد والعودة.
تقوم وحدات التحكم المنطقية القابلة للبرمجة (PLCs) بمعالجة هذا القياس عن بعد بالمللي ثانية.
يتم تنشيط فصل الأحمال تلقائيًا إذا انخفضت معدلات التدفق إلى ما دون الحد الآمن، مما يؤدي إلى حماية العناصر الداخلية.
تعمل بنوك الحمل المقاومة بعامل طاقة موحد (1.0 PF)، مما يجعلها مناسبة للمحاكاة الحرارية واختبار القدرة الكهربائية الأساسية. تحاكي بنوك الحمل المقاومة والحثية مجتمعة عوامل الطاقة المتأخرة، عادة 0.8 PF، لتقييم أداء المولد و UPS في ظل الأحمال التفاعلية. ومع ذلك، هناك حاجة إلى معدات متخصصة لإعادة إنتاج الأحمال غير الخطية والتشويه التوافقي.
تطلق بنوك الأحمال المبردة بالهواء الحرارة مباشرة إلى البيئة المحيطة، مما يخلق تحديات في مراكز البيانات عالية الكثافة. يمكن أن تؤثر الحرارة الزائدة، وضوضاء المروحة، ومساحة الممر المحدودة، وتدفق الهواء غير الكافي على سلامة الاختبار وأداء التبريد. تصبح هذه القيود أكثر أهمية مع زيادة كثافة طاقة الحامل.
تقوم بنوك الأحمال المبردة بالسوائل بنقل الحرارة إلى دائرة تبريد سائلة، مما يقلل من رفض الحرارة إلى غرف الخوادم ويقلل من ضوضاء المروحة. وهي مناسبة بشكل خاص لاختبار الرفوف عالية الكثافة، وقدرة التدفئة والتهوية وتكييف الهواء المحدودة، والبنية التحتية للتبريد المباشر إلى الشريحة. يجب أن يأخذ الاختيار في الاعتبار كثافة طاقة الحامل، وتدفق سائل التبريد، وقدرة التبريد، وتوافق المنشأة.
ميزة | أنظمة تبريد الهواء | أنظمة التبريد السائل |
|---|---|---|
طريقة رفض الحرارة | الهواء المحيط القسري عبر مراوح عالية السرعة | النقل المباشر إلى السوائل المتداولة |
البصمة الجسدية | كبيرة، وغالبًا ما تسد ممرات الخادم | صغير الحجم، ويناسب رفوف تكنولوجيا المعلومات القياسية بسهولة |
مستويات الضوضاء | عالية (غالبًا ما تتجاوز 85 ديسيبل) | منخفض (الحد الأدنى من ضجيج المضخة) |
سعة الرف القصوى | تقتصر عادةً على 30 كيلووات - 50 كيلووات | يتدرج بسهولة من 100 كيلو واط إلى 200 كيلو واط+ |
تأثير المنشأة | يجهد أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ويخاطر بإنذار الحريق | يتطلب حلقات المياه / المبردات الموجودة |
تعتمد الحوسبة عالية الأداء بشكل كبير على وحدات توزيع سائل التبريد (CDUs). يجب عليك التحقق من صحة هذه الوحدات قبل تثبيت أجهزة تكنولوجيا المعلومات باهظة الثمن. تخدم بنوك التحميل المبردة بالسائل المثبتة على الحامل هذا الغرض بالضبط. إنها تحاكي الحمل الحراري للخوادم عالية الكثافة. يقوم المهندسون بتجهيز هذه الوحدات بألواح تبريد داخلية. إنها تتصل مباشرة بمشعبات سوائل CDU باستخدام قطع الاتصال السريعة غير القابلة للتنقيط من الدرجة الصناعية. يمكن للمشغلين بعد ذلك التحقق من صحة معدلات التدفق وتوصيل الضغط تحت الحمل الكامل. وهذا يضمن قدرة وحدة CDU على الحفاظ على Delta T المطلوبة عبر الحامل. يكشف الاختبار عن قيود التدفق أو الهواء المحبوس أو انخفاض الضغط مبكرًا. فهو يمنع ارتفاع درجة الحرارة الكارثي عند بدء تشغيل الخوادم الفعلية. أثناء تسلسل التشغيل النموذجي، سيقوم الفنيون برفع الحمولة من 25% إلى 100% من السعة. إنهم يراقبون مضخات السرعة المتغيرة لوحدة CDU للتأكد من أنها تعمل بشكل صحيح استجابة للطلب الحراري المتزايد. إذا فشلت وحدة CDU في توفير تدفق كافٍ عند ذروة الحمل، فسوف يلتقط القياس عن بعد لبنك الأحمال اللحظة الدقيقة التي تتجاوز فيها Delta T الحدود المقبولة، مما يوفر بيانات قابلة للتنفيذ للمقاولين الميكانيكيين لاستكشاف أخطاء النظام وإصلاحها.
تتطلب بيئات الإنتاج واسعة النطاق التحقق من صحة الطاقة بشكل كبير. تتعامل الوحدات على مستوى المنشأة مع قدرات تبلغ 500 كيلووات وما فوق. لا يمكنك رفض هذه الحرارة الكبيرة في الهواء المحيط بالداخل. تتصل هذه الأنظمة الكبيرة بالبنية التحتية للتبريد الخارجي. ينتقل السائل الساخن إلى برج تبريد خارجي، أو مبرد جاف، أو استنزاف المياه البلدية. وهذا يسمح بإجراء اختبار مستمر وكامل لأنظمة UPS الضخمة والمولدات الاحتياطية. الحرارة تترك المبنى بالكامل. يمكن لمديري المرافق إجراء اختبارات التحمل لعدة أيام دون الضغط على أنظمة تكييف الهواء الداخلية. على سبيل المثال، قد يتطلب مركز بيانات من المستوى IV اختبار حرق مستمر لمدة 48 ساعة لمولد احتياطي جديد بقدرة 2 ميجاوات. يمكن على نطاق المنشأة لبنك الحمل المبرد بالسائل أن يمتص هذا الحمل الكهربائي الهائل ويرفض 2 ميجاوات من الحرارة الناتجة مباشرة إلى حلقة الماء المبرد الرئيسية للمنشأة أو برج تبريد خارجي مؤقت. يلغي هذا الإعداد الحاجة إلى إيقاف مخازن الأحمال الضخمة المبردة بالهواء والمثبتة على المقطورة في ساحة انتظار السيارات وتمرير مئات الأقدام من الكابلات الثقيلة المؤقتة عبر أبواب المنشأة المفتوحة.
تجمع بنوك الأحمال الهجينة بين اختبار تبريد الهواء واختبار تبريد السائل في وحدة واحدة، مما يجعلها مناسبة لمراكز البيانات ذات البنية التحتية للتبريد المختلط. إنها تحاكي الأحمال الكهربائية والحرارية لتقييم تكييف الهواء والتبريد المباشر للرقاقة وأنظمة التبريد السائل في وقت واحد. ويساعد ذلك في التحقق من قدرة التبريد وتدفق الهواء وأداء النظام قبل نشر الخادم.
يعد التوافق مع سائل التبريد أمرًا ضروريًا لتشغيل بنك الأحمال المبرد بالسوائل بشكل موثوق. تشمل السوائل الشائعة الماء منزوع الأيونات، ومخاليط البروبيلين جليكول، والمياه المعالجة، والسوائل العازلة الهندسية. يجب على المشترين التحقق من توافق الفولاذ المقاوم للصدأ والنحاس والأختام والمكونات المبللة الأخرى لمنع التآكل والتسرب وتلف المعدات.
تساعد أنظمة الحماية من التسرب على منع تلف المياه أثناء اختبار بنك الأحمال بالقرب من المعدات الكهربائية الحساسة. تشمل الميزات الأساسية صواني الاحتواء وأجهزة استشعار الرطوبة ومراقبة الضغط وصمامات العزل التلقائية والحماية من إيقاف التشغيل الكهربائي. تدعم هذه الضمانات التشغيل الآمن وتقلل من مخاطر فشل نظام التبريد.
يضمن البناء المتين لبنك التحميل أداءً موثوقًا أثناء النقل والتركيب والاختبار المتكرر. تساعد العبوات القوية، وتركيبات التوصيل السريع المقاومة للتسرب، والمشعبات المعززة، والمكونات المقاومة للضغط على تحمل التوصيلات المتكررة والتدوير الحراري، مما يقلل من متطلبات الصيانة ويطيل عمر خدمة المعدات.
تعد مراقبة البيانات وتكامل النظام أمرًا ضروريًا لإجراء اختبار دقيق لبنك الأحمال وتشغيله. تسجل الوحدات الحديثة المعلمات الكهربائية وتدفق سائل التبريد وبيانات درجة الحرارة للتحقق من أداء التبريد. يتيح التوافق مع DCIM أو BMS أو Modbus TCP/IP أو SNMP المراقبة المركزية وتحليل البيانات ووثائق التشغيل الفعالة.
يعد بنك التحميل المبرد بالسائل أداة متخصصة للبيئات عالية الكثافة. يتطلب اختبار السائل إلى السائل واختبار CDU هذه التقنية حيث يكون رفض الحرارة المحيطة أمرًا مستحيلًا. فهو يسمح للمنشآت بالتحقق من صحة البنية التحتية للطاقة بأمان ودقة. يجب أن يبدأ صناع القرار عملية الشراء الخاصة بهم من خلال مراجعة البنية التحتية الحالية للتبريد في منشأتهم. يجب عليك التأكد من توفر المياه المبردة قبل تحديد الوحدة. تأكد من أن قدرات القياس عن بعد الخاصة بالجهاز تتوافق مع متطلبات وثائق التشغيل الخاصة بك.
قم بمراجعة حلقات المياه الموجودة في منشأتك للتأكد من معدلات التدفق المتاحة وقدرة رفض الحرارة.
استشر مهندسًا حراريًا للتحقق من توافق المواد بين سوائل منشأتك والأجزاء المبللة للمعدات.
اطلب منحنيات محددة للتدفق وانخفاض الضغط من الشركات المصنعة لضمان توافقها مع مواصفات وحدة CDU الخاصة بك.
حدد موعدًا لمراجعة الموقع لتحديد جدوى السباكة وتوجيه خطوط الإمداد والعودة.
ج: إنهما مترادفان وظيفيا في التطبيق. ومع ذلك، "التبريد السائل" هو مصطلح أوسع. وهو يشمل السوائل العازلة، ومخاليط الجليكول، ومبردات مصممة هندسيًا منخفضة التركيز. يشير مصطلح "المبرد بالماء" على وجه التحديد إلى استخدام مياه المنشأة المعالجة أو الماء منزوع الأيونات كوسيلة أساسية لنقل الحرارة.
ج: نعم. في حين أن معظم الوحدات القياسية المبردة بالسوائل مقاومة تمامًا للمحاكاة الحرارية واختبار القدرة، إلا أن الوحدات المخصصة موجودة. يمكن للمهندسين دمج العناصر الاستقرائية في التصميم. وهذا يسمح بإجراء اختبار كامل لعامل الطاقة، وهو أمر ضروري للتحقق الشامل من صحة المولد و UPS.
ج: تعتمد المبردات الآمنة كليًا على مواصفات الشركة المصنعة لوحدة CDU. تشمل السوائل الشائعة PG25 (مزيج البروبيلين غليكول)، أو الماء منزوع الأيونات، أو مبردات محددة منخفضة التركيز. يجب عليك مطابقة السائل مع المواد المبللة لمنع التآكل الجلفاني والقشور الداخلية.
ج: إنهم يستخدمون حماية متعددة الطبقات. يكتشف شريط الرطوبة المادية وأجهزة الاستشعار تراكم السائل في صينية القاعدة. وفي الوقت نفسه، يقوم البرنامج بمراقبة حلقة السائل بحثًا عن انخفاض الضغط المفاجئ. إذا تم اكتشاف تسرب، يقوم النظام بتشغيل صمامات الإغلاق التلقائي وإسقاط الحمل الكهربائي على الفور.
ج: تتراوح الوحدات الموجودة داخل الحامل عادةً من 20 كيلو وات إلى 100 كيلو وات لمحاكاة الخوادم عالية الكثافة. ومع ذلك، يمكن للوحدات على مستوى المنشأة التعامل مع 500 كيلو واط أو أكثر. ومن خلال ربط وحدات متعددة معًا بالتوازي، يمكن للمشغلين توسيع قدرة الاختبار إلى عدة ميجاوات.
ج: غالبًا ما تستخدم مراكز البيانات الحديثة استراتيجيات التبريد الانتقالية. إنهم ينشرون كلاً من المبادلات الحرارية للباب الخلفي (أو التبريد المباشر للرقاقة) ووحدات CRAC التقليدية. يسمح بنك الحمل المختلط للمشغلين بتطبيق الحمل الكهربائي والتحقق من صحة كل من أنظمة تبريد الهواء والسائل في وقت واحد.
