تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-07-31 المنشأ:محرر الموقع
غالبًا ما تخلق قرارات الشراء المتعلقة بمعدات الاختبار الكهربائية معضلة معقدة لمديري المرافق. يجب عليك الاختيار بدقة بين بنك تحميل التيار المتردد القياسي وبنك تحميل RLC عالي التخصص . إن الإفراط في تحديد معدات الاختبار الخاصة بك يؤدي إلى إهدار موارد هندسية قيمة دون داع. وعلى العكس من ذلك، يؤدي عدم التحديد بشكل مباشر إلى حالات فشل كارثية في الامتثال أثناء عمليات التدقيق الهامة. دعونا نحدد خط الأساس الفني بوضوح. تعمل وحدة RLC تقنيًا بالتيار المتردد. ومع ذلك، تستخدم مصطلحات الصناعة 'بنك تحميل التيار المتردد' حصريًا لوصف الوحدات المقاومة أو الحثية المقاومة. وفي الوقت نفسه، يشير 'RLC' إلى وحدات اختبار الدقة التي تحتوي على عناصر مقاومة، وحثية، وسعوية. لقد كتبنا هذه المقالة لتوفير إطار عمل واضح قائم على الهندسة. سوف تكتشف بالضبط كيفية اختيار المعدات الصحيحة بناءً على قواعد الامتثال الصارمة. سنستكشف أيضًا ملفات تعريف اختبار محددة على نطاق واسع. يضمن هذا الدليل أن منشأتك تلبي المعايير التنظيمية بثقة.
يجب أن يفهم المهندسون خط الأساس للمعدات جيدًا قبل تنفيذ اختبارات الاعتماد. تستخدم وحدات الاختبار القياسية عادةً عناصر مقاومة نقية. تقوم هذه العناصر بتحويل الطاقة الكهربائية إلى طاقة حرارية بأمان وكفاءة. تسمح هذه العملية الحرارية للمشغلين بالتحقق من سعة الطاقة الحقيقية، والتي يتم قياسها بالكيلووات (kW). يطبق الحمل المقاوم البحت عامل طاقة الوحدة 1.0. وهذا يختبر المحرك الرئيسي، مثل كتلة محرك الديزل الفعلي.
تدمج العديد من الوحدات التجارية أيضًا المكونات الاستقرائية. تسمح المحاثات للفنيين باختبار عوامل الطاقة المتأخرة. عندما نقدم العناصر الحثية، فإننا نختبر قدرة المولد على التعامل مع الطاقة التفاعلية. تعد هذه الإمكانية أمرًا بالغ الأهمية للبيئات التي تدير الأحمال التي تعتمد على المحركات بشكل كبير. تستهدف معظم المنشآت عامل طاقة متخلفًا قدره 0.8 أثناء التشغيل الروتيني لمولدات الديزل.
يجب علينا أيضًا توضيح الاختصار "RLC" على وجه التحديد. إنها تعني المكونات المقاومة والحثية والسعوية. تؤدي إضافة عنصر سعوي إلى تغيير ديناميكية الاختبار بالكامل. فهو يسمح للمنشآت بمحاكاة عوامل الطاقة الرائدة بدقة. تحاكي المكونات السعوية عوامل الطاقة الرائدة التي يتم توليدها غالبًا عن طريق تشغيل الكابلات الطويلة أو مصفوفات إضاءة LED الحديثة.
علاوة على ذلك، يقوم المكثف بإنشاء دائرة رنين دقيقة. أثناء الرنين الحقيقي، تلغي المفاعلات الحثية والسعوية بعضها البعض تمامًا. يؤدي هذا الإلغاء الدقيق إلى إنشاء حالة طاقة صفرية التفاعل. تواجه المرافق مشكلة عمل محددة هنا. لا يتعلق القرار أبدًا بالعثور على آلة "أفضل" عالميًا. وبدلاً من ذلك، يجب عليك مواءمة التكنولوجيا المختارة مع تفويضات الاختبار التنظيمية المتميزة الخاصة بك. يجب عليك التحقق مما تطلبه المرافق المحلية أو مفتش السلامة قبل المتابعة.
توفر وحدات الاختبار التقليدية هذه عملية تحقق قوية وموثوقة للغاية. إنهم يؤكدون بسهولة التصنيفات الدقيقة للوحة المولدات الدوارة. الاستخدام التشغيلي المنتظم يمنع بشكل فعال التكديس الرطب لمحرك الديزل. يتراكم الوقود غير المحترق بسرعة إذا كانت المولدات تعمل تحت أحمال خفيفة للغاية. يؤدي تطبيق حمل حراري كامل إلى حرق هذا التراكم الخطير بشكل فعال.
ويعتمد المشغلون عليها أيضًا بشكل كبير في اختبارات الاستجابة العابرة الأساسية. يقوم الفنيون عادةً بتطبيق الحمل الكهربائي في كتل تقدمية محددة. وقد يبدأون بنسبة 25%، ثم ينتقلون إلى 50%، و75%، وأخيرًا 100% من السعة المقدرة. يتحقق هذا التحميل التدريجي من استجابة حكام المولد بشكل صحيح لمتطلبات الجهد المفاجئ. يمكنك تطبيق كتل حمل مفاجئة لقياس انخفاض الجهد بدقة.
تظل البساطة التشغيلية ميزة هائلة للوحدات القياسية. يحتاج الفنيون إلى الحد الأدنى من التدريب المتخصص لتشغيلهم بأمان. تطبق أنظمة التحكم عادةً الأحمال المتدرجة باستخدام واجهات واضحة جدًا. يقوم المشغلون بقلب مفتاح التبديل، وتقوم الموصلات شديدة التحمل بتشغيل المقاومات الداخلية على الفور.
ومع ذلك، سوف تواجه قيودًا صارمة على التنفيذ في نهاية المطاف. لا يمكن للوحدات القياسية محاكاة عوامل الطاقة الرائدة تحت أي ظرف من الظروف. كما أنهم لا يستطيعون اختبار شروط الرنين الدقيقة المطلوبة اليوم. يتطلب اختبار العاكس المرتبط بالشبكة المتقدم كلا الإمكانيتين.
تتضمن التطبيقات الأساسية السيناريوهات التالية:
تتطلب تطبيقات الشبكة المتقدمة مستوى أعلى بكثير من الدقة الهندسية. تقوم الوحدات المتخصصة بضبط عوامل الطاقة وفقًا لمواصفات المستخدم تمامًا. إنهم يتعاملون مع كل من الأحمال الكهربائية الرائدة والمتأخرة بسلاسة. كما أنها تطابق ترددات رنين محددة بشكل مثالي أثناء محاكاة أحداث فشل الشبكة.
تواجه المحولات المرتبطة بالشبكة تفويضات تنظيمية صارمة لمكافحة الجزر على مستوى العالم. في حالة فشل شبكة المرافق، يجب إيقاف تشغيل العاكس المحلي على الفور. يعمل هذا الفصل المهم للسلامة على حماية عمال المرافق الذين يقومون بإصلاح خطوط الطاقة الخارجية. فكر في إنشاء مزرعة شمسية محلية تغذي الطاقة مرة أخرى إلى الشبكة البلدية. إذا تسببت شجرة متساقطة في قطع خط المرافق الرئيسي، يجب أن تستشعر محولات الطاقة الشمسية انخفاض الجهد على الفور. يجب عليهم التوقف عن إنتاج الطاقة خلال ميلي ثانية.
ولاختبار هذه الآلية في المختبر، يستخدم المهندسون عناصر سعوية واستقرائية. أنها تطابق الإخراج الكهربائي للعاكس تماما. تحاكي وحدة RLC بيئة تحميل محلية متوازنة تمامًا. إنه يخدع العاكس بشكل فعال ليعتقد أن الشبكة تظل نشطة. بمجرد أن يتطابق الحمل المحلي تمامًا مع مخرج العاكس، يقوم الفنيون بفصل تغذية المرافق الرئيسية. يجب أن يتعرف العاكس على فقدان الشبكة، على الرغم من أن الحمل المحلي يظل متوازنًا تمامًا. توفر هذه العملية المحددة اختبار الضغط النهائي لأجهزة استشعار السلامة الداخلية.
وينطوي التنفيذ على حقائق هيكلية وتشغيلية هامة. تتميز هذه الأنظمة الدقيقة بالتعقيد الحراري والهيكلي العالي. إنها تتطلب آليات تبريد قوية لحماية المكثفات الداخلية الحساسة. يحتاج المشغلون إلى برامج متقدمة قائمة على الكمبيوتر لإدارة تسلسلات الاختبار المعقدة. تتعامل اتصالات Modbus وواجهات المستخدم الرسومية المتخصصة مع الضبط الدقيق للخطوات الدقيقة بشكل حصري.
تشمل التطبيقات الأساسية ما يلي:

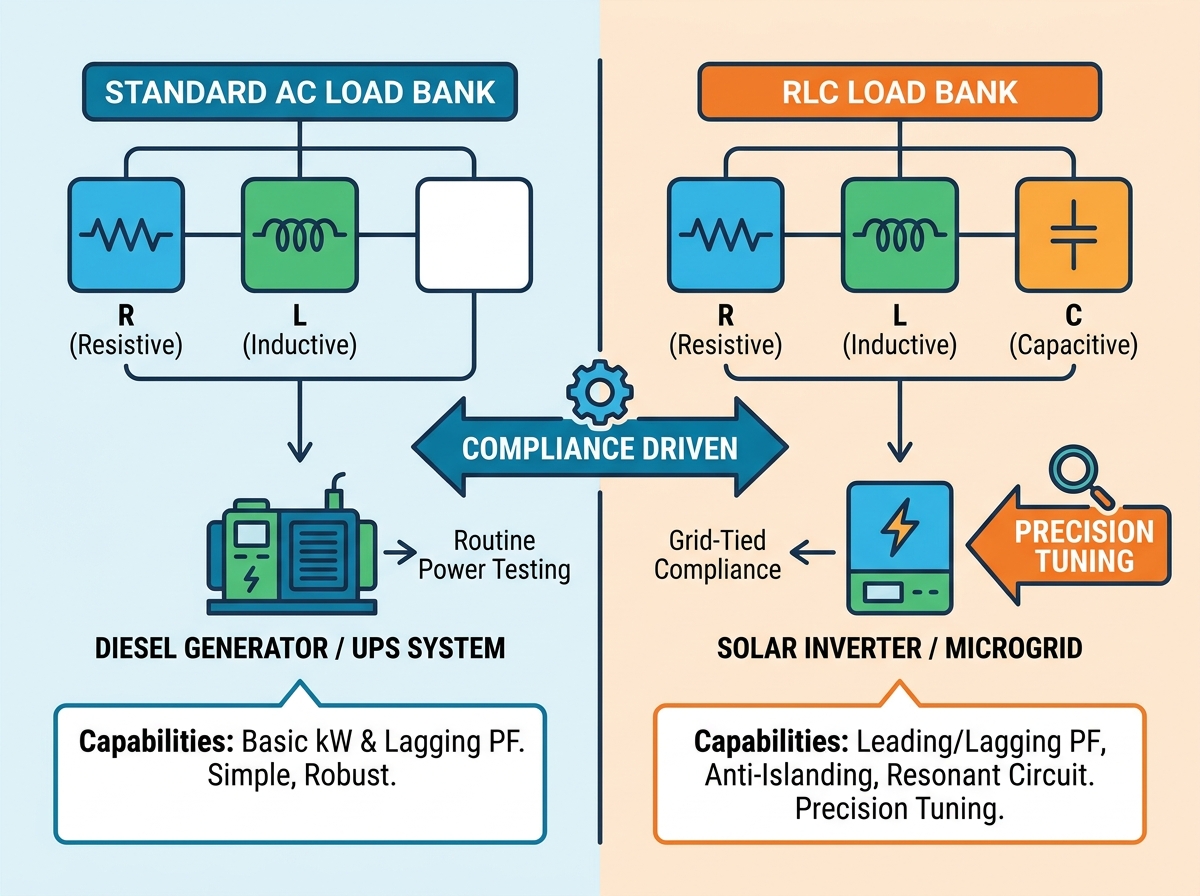

عند تقييم الاختلافات بين RLC وبنك الحمل AC للاختبار ، ضع في اعتبارك الحدود الفنية بعناية. يجب أن تنظر إلى ما هو أبعد من تقييمات الكيلووات الأساسية. تعطي النماذج القياسية الأولوية للبساطة القوية والمتانة العالية. تعطي النماذج المتخصصة الأولوية للتعديلات الدقيقة وعمليات المحاكاة البيئية الصارمة. وتسلط المصفوفة المقارنة أدناه الضوء على نقاط الاختلاف الأولية بوضوح.
| المعلمة الفنية | ، دقة بنك تحميل التيار المتردد القياسي | ، تدقيق بنك تحميل RLC |
|---|---|---|
| قدرات الاختبار | اختبارات الطاقة الحقيقية (kW) والطاقة الظاهرة (kVA). | كيلووات، كيلو فولت أمبير، وضبط صارم لتردد الرنين |
| نطاق معامل القدرة | 1.0 وحدة أو 0.8 متخلفة عادة | قابل للتعديل بالكامل مما يؤدي إلى تأخر المعلمات |
| قابلية التوسع والتكامل | توازي بسهولة باستخدام الاجهزة واضحة | يتطلب التكامل المعقد مزامنة متقدمة |
| نمط التحكم في النظام | التبديل اليدوي أو PLCs الأساسية ذات التحميل التدريجي | واجهة المستخدم الرسومية المتقدمة المستندة إلى الكمبيوتر باستخدام بروتوكولات Modbus |
| محاذاة الامتثال | قواعد مكافحة الحرائق المحلية القياسية وقوانين البناء | معايير الشبكة الصارمة مثل UL 1741 وIEC 62116 |
غالبًا ما يتطلب التكامل المعقد وصلات ألياف ضوئية مخصصة بين الوحدات. وهذا يلغي زمن انتقال البيانات أثناء اختبار الرنين عالي السرعة. يمكنك أن ترى بوضوح كيف تخدم كل وحدة أغراضًا هندسية مختلفة بشكل أساسي.
اتبع هذه الخطوات التقدمية الدقيقة لتحديد المعدات المناسبة لمؤسستك.
كثيرًا ما يواجه المشترون تحديات تقنية مخفية خلال دورات الشراء القياسية. عادةً ما يتم شحن وحدات الاختبار القياسية بسرعة من أرضيات المصنع. وعلى العكس من ذلك، نادرًا ما تكون الوحدات شديدة التعقيد عناصر جاهزة للاستخدام. توقع فترات زمنية أطول للهندسة والتصنيع. تمتد دورات الإنتاج بشكل روتيني إلى عدة أشهر لوحدات الدقة المخصصة.
يجب عليك فحص الحد الأدنى لدقة خطوة التحميل بعناية قبل الانتهاء من أي أمر شراء. تتطلب اختبارات مقاومة العزل خطوات تحميل فائقة الدقة لتحقيق رنين مثالي. غالبًا ما تحتاج إلى زيادات ضبط 10W أو 10VAR. تفشل النماذج الأرخص بشكل روتيني في توفير هذا الحل الضروري. إذا لم تتمكن من الاتصال بالتردد الدقيق، فسيفشل اختبار مقاومة الجزيرة تلقائيًا.
وأخيرًا، تحقق من أنظمة الحصول على البيانات (DAQ) لديك بدقة. يجب أن يتكامل برنامج الاختبار بسلاسة مع بنية منشأتك الحالية. تتطلب هيئات التصديق دليلاً لا يقبل الجدل على الامتثال. يجب أن يقوم نظام DAQ الخاص بك بالتقاط أشكال الطول الموجي للجهد والتيار على فترات زمنية سريعة بالمللي ثانية. يجب عليك التقاط الأحداث العابرة عالية السرعة بدقة أثناء محاكاة الانقطاعات. تأكد من مزامنة معدات تسجيل البيانات الموجودة لديك بشكل مثالي. سوف تؤدي معدلات أخذ العينات غير المتطابقة إلى تدمير ساعات من اختبارات الشهادات الباهظة الثمن. إذا كان جهازك يعاني من تأخر البيانات، فلا يمكنك إثبات إيقاف تشغيل العاكس خلال الإطار الزمني المحدد بدقة.
تظل الوحدات المقاومة القياسية بمثابة العمود الفقري الذي يمكن الاعتماد عليه بدرجة كبيرة في اختبارات توليد الطاقة التقليدية. إنهم يتعاملون مع المولدات الاحتياطية وأنظمة UPS الكبيرة بشكل لا تشوبه شائبة. وعلى العكس من ذلك، تعمل وحدات RLC المتخصصة كأدوات امتثال تنظيمية متقدمة. تتطلب أنظمة الطاقة المتجددة الحديثة هذا المستوى الدقيق من دقة الاختبار.
قم دائمًا بالتشاور مباشرةً مع مهندسي الامتثال لديك في وقت مبكر من العملية. تحقق من ملفات الاختبار الدقيقة الخاصة بك بدقة قبل إصدار أي طلب تقديم عروض رسمي. تضمن لك هذه العملية الدؤوبة تأمين وحدة تضمن بيانات نقية ومقاومة للتدقيق. اتخذ إجراءً اليوم من خلال تحديد احتياجات الاختبار المستقبلية بدقة. لا تتنازل أبدًا عن سلامة الشبكة أو موثوقية المعدات الأساسية.
ج: يمكنك استخدامه لاختبار سعة الحمولة الأساسية. ومع ذلك، لا يمكنك استخدامه للحصول على شهادة إلزامية لمكافحة الجزيرة. يتطلب الامتثال الصارم لمكافحة الجزيرة العناصر السعوية الدقيقة الموجودة فقط داخل وحدة RLC المتخصصة.
ج: إنها تشمل المكثفات ذات الجهد العالي والمحاثات المضبوطة بدقة. كما أنها تتطلب أنظمة تحكم متقدمة وعالية الدقة. تعمل هذه المكونات الفريدة على موازنة المقاومة والحث والسعة بدقة في وقت واحد. وهذا يتطلب إشرافًا هندسيًا مكثفًا أثناء التصنيع.
ج: نعم. يمكنك تشغيله في وضع مقاوم بحت بسهولة. يعمل بشكل فعال كوحدة قياسية. يفيد هذا التنوع التشغيلي بشكل كبير المختبرات الحديثة التي تختبر أنواعًا متعددة من المعدات الكهربائية.
